Индустријски испаривач обрисаног филма са шаркама

Вуки Хонгдингхуа Цхемицал Екуипмент Цо., Лтд срдачно вас поздравља у индустријском испаривачу обрисаног филма са шаркама из наше фабрике. Ми ћемо вам пружити добру услугу и фабрички попуст. Међу испаривачима за обрисане филмове које је дизајнирао и произвео Вуки Хонгдингхуа Цхемицал Екуипмент Цо., Лтд. за купце, испаривач обрисане фолије са шаркама је уобичајен тип и има широк спектар индустријских примена. Испаривачи обрисаног филма са шаркама се често користе за материјале који су склони стварању каменца на површини грејања, садрже чврсте честице или имају тенденцију да кристализују током процеса испаравања и захтевају концентрацију у суве материјале.

Принцип рада испаривача филма са шаркама

Испаривач обрисаног филма са шаркама је ефикасан испаривач чији је сирови материјал приморан да формира филм ротирајући лопатице под одређеним углом у односу на грејну површину које су повезане са независним ротирајућим вратилима и тече великом брзином. Има високу ефикасност преноса топлоте, кратко време задржавања и може да изврши испаравање падајућег филма у условима вакуума.

Испаривач обрисаног филма са шаркама се такође састоји од једног или више цилиндричних тела са грејањем омотача и ротирајућег уређаја за брисање филма унутар цилиндра. Независне лопатице повезане са шаркама континуирано бришу материјал који улази у испаривач обрисаног филма са шаркама у течни филм са равномерном дебљином и равномерном брзином на грејној површини и креће се надоле; Током овог процеса, компоненте са ниском тачком кључања се испаравају, а остатак се испушта са дна испаривача.

Карактеристике и примена испаривача обрисане фолије са шаркама

Структурне карактеристике испаривача обрисаног филма са шаркама су следеће:

1. Мотор и редуктор: Погонски уређај за ротацију ротора.

2. Комора за одвајање течности у пару: материјали улазе у испаривач обрисане фолије са шаркама тангенцијално кроз улаз у доњем делу коморе за одвајање течности у пару, и континуирано се и равномерно распоређују на зид коморе за испаравање коморе за испаравање са шаркама, обрисани филм испаривача на доњем делу испаривача течности за испаривање течности. Секундарна пара која испарава из коморе за испаравање диже се до коморе за одвајање у горњем делу испаривача обрисане фолије са шаркама и одваја се од капљица течности или пене коју секундарна пара може да носи кроз сепаратор гас-течност инсталиран у комори за одвајање паре и течности. од излаза на горњем крају.

3. Дистрибутер течности: Инсталиран на ротору, материјал улази у испаривач обрисаног филма са шаркама из тангенцијалног смера и континуирано се и равномерно распоређује у облику филма на површини испаравања кроз ротирајући дистрибутер течности.

4. Сепаратор гасне течности: сепаратор гасне течности је инсталиран у горњем делу коморе за сепарацију, који задржава капљице течности или пену коју може да носи секундарна пара која се диже и чини да пада назад на површину за испаравање.

5. Комора за испаравање: Унутрашњи зид коморе за испаравање је површина за испаравање где размењује топлоту са материјалима који су приморани да формирају филм помоћу ротирајућих лопатица и грејног медијума унутар омотача.

6. Ротор: Ротор се састоји од ротирајућег вратила и ротирајућег оквира. Ротор покреће електрични мотор и редуктор и покреће лопатице да се крећу у кружном кретању. Његова снага, геометријске димензије и стабилност морају бити загарантовани.

7.Оштрица: Оштрица се креће кружним покретима, непрекидно бришући течни материјал на површину испаравања како би се формирао танак филм, како би се постигао ефекат испаравања танког филма.

преклопна лопатица за испаривач обрисаног филма са шаркама

Лопатица повезана са шаркама има централну ротирајућу осовину која покреће зглобну лопатицу, која центрифугалном силом клизи под одређеним углом према загрејаној површини зида.

8. Доња глава је опремљена самоподмазујућим лежајевима отпорним на високе температуре, доњи лежај треба да буде погодан за испуштање материјала и одржавање и поправку.

Карактеристике радних перформанси испаривача обрисаног филма са шаркама су следеће:

1. Минимални губитак притиска

Сирови материјал У испаривачу са шаркама са лопатицом „проток“ и „ток“ секундарне паре су у два независна „канала“: Материјал пада дуж зида коморе за испаравање и спушта се; Секундарна пара напушта испаривач скоро неометано из централног дела цилиндра, тако да је губитак притиска минималан.

2. Способан за рад под правим вакуумским условима

Због изузетно малог отпора секундарне паре од површине испаравања ка кондензатору, може да одржи висок степен вакуума на површини за испаравање целог зида коморе за испаравање. Побољшање степена вакуума ефикасно смањује тачку кључања обрађеног материјала.

3. Висок коефицијент преноса топлоте, висок интензитет испаравања

Смањење тачке кључања материјала повећава температурну разлику са врућим медијумом; Турбулентни течни филм смањује топлотни отпор; Слично, коксовање и скалирање материјала на зиду су инхибирани, а такође је побољшан парцијални коефицијент преноса топлоте зида цилиндра за испаравање; Због тога је његов интензитет испаравања веома висок.

4. Испаравање на ниској температури

Због могућности одржавања високог вакуума унутар цилиндра за испаравање, тачка кључања третираног материјала је знатно смањена, што га чини посебно погодним за испаравање материјала осетљивих на ниску температуру.

5. Кратко време протока

Време протока материјала у испаривачу је веома кратко, ефикасно спречава разлагање, агрегацију или пропадање производа током процеса испаравања.

6. Може се користити пара ниског квалитета

Пара је уобичајено коришћен термални медијум. Смањењем тачке кључања материјала и обезбеђивањем исте температурне разлике, температура медијума за грејање се може смањити. Коришћење паре ниског квалитета је корисно за коришћење енергије. Посебно погодан као испаривач са коначним ефектом за вишеефектно испаравање.

7. Снажна прилагодљивост и једноставан рад

Структура центрифугалног испаривача са обрисаним филмом је специјализована. Испаривач са обрисаним филмом са шаркама може се користити за руковање високим вискозитетом, садржајем честица, топлотном осетљивошћу којима је тешко руковати конвенционалним испаривачима.

Материјал који је склон кристализацији. Дизајн лопатица спојених са шаркама обезбеђује ефикасну силу компресије (висок коефицијент испаравања и низак ниво преостале течности) за течни филм.

Центрифугални обрисани испаривач произведен од стране ХДХ је широко признат и прихваћен, а испаривач обрисане фолије са шаркама дизајниран и произведен од стране ХДХ може бити погодан за различите потребе:

1. Дестилација

2. Концентрација

3. Дегасирање

4. Бељење

5. Дезодоризација

6. Сушење

7. Реакција

8. Кристализација (извршавање функције хлађења испаривача)

9. Рециклажа (нарочито растварача или других корисних супстанци које се користе у фармацеутској индустрији)

10. Пречишћавање (као што је десалинизација морске воде, одвајање чистих растворних супстанци)

Детаљи о испаривачу са обрисаним филмом са шаркама

Испаривач обрисаног филма са шаркама је врста испаривача обрисаног филма, а његове структурне карактеристике укључују:

Испаривач обрисаног филма са шаркама, свака лопатица има централну ротирајућу осовину, која покреће сечиво кроз механизам клипњаче. Лопатица са шаркама је чврсто причвршћена за површину грејног зида помоћу центрифугалне силе и клизи под одређеним углом да обрише сировину у потребан течни филм и спречи стварање каменца и коксовање на површини грејања. Овај тип дизајна омогућава сечиву да обезбеди ефикасан притисак на течни филм, побољша висок однос испаравања материјала, такође може помоћи да се смањи остатак материјала. Погодан је за материјале који су склони стварању каменца на грејној површини, садрже чврсте честице или имају тенденцију кристализације током процеса испаравања и захтевају концентрацију у суве материјале, са вискозитетом обраде од 35000 мпас.

Овај тип ротора се широко користи променом фреквенције и масе стругача и подешавањем центрифугалне силе. Материјал сечива је обично исти метални материјал као и цилиндар испаривача, а може се користити и ПТФЕ материјал.

Вуки Хонгдингхуа Цхемицал Екуипмент Цо., Лтд. мора свеобухватно да размотри следеће факторе када помаже купцима у избору испаривача са обрисаним филмом са шаркама:

1. Производни капацитет и радни параметри:

Укључујући капацитет обраде: ________

Концентрација хране: ________

Концентрација пражњења: ________

Температура хране: ________

Температура пражњења: ________

Трајање операције: ________

2. Карактеристике материјала:

Термичка осетљивост материјала:________

Вискозитет материјала:________

Течљивост материјала на радној температури:________

Својство пене материјала:________

Чврсти садржај материјала Тенденција кристализације материјала:________

Склоност коксовању материјала:________

Да ли је материјал склон агрегацији

2. Радни медијум (извор топлоте):

Водена пара: ________ (притисак)

Температура расхладне воде: ________а

Раствор за чишћење (растварач): _________

3. Избор материјала за производњу:

Захтеви за полирање површине:________

4. Услови локације:

Ограничења простора:________

Климатски услови: унутрашњи и спољашњи

Веза између енергије и производа:________

Радна платформа итд.

5. Прописи:

Безбедносни захтеви:________

Индикатори буке: ________

Индикатори заштите животне средине:________

Структура лопатице испаривача обрисаног филма са шаркама

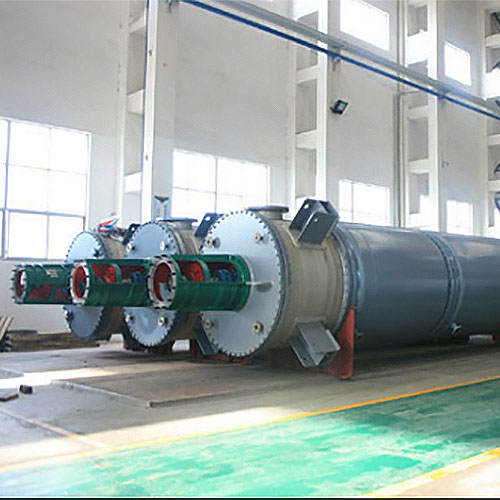

Испаривач са обрисаним филмом спреман за пробни рад
