Индустриал Фик - испаривач са оштрим обрисаним филмом

Вуки Хонгдингхуа Цхемицал Екуипмент Цо., Лтд је Индустријска поправка - произвођачи и добављачи испаривача са брисаним филмом у Кини, можемо пружити професионалну услугу и бољу цену за вас. Вуки Хонгдингхуа Цхемицал Екуипмент Цо., Лтд. је дизајнирао и произвео различите облике испаривача са обрисаним филмом за купце. Испаривач обрисаног филма са фиксном лопатицом је тип испаривача обрисаног филма са високом прецизношћу производње и прецизношћу уградње.

Принцип рада испаривача обрисаног филма са фиксном лопатицом

Оштрица испаривача са фиксним лопатицама је направљена од металног материјала, који је чврсто повезан са ротором. Дужина стругача је иста као и цилиндар за испаравање. Размак између ротирајуће лопатице и унутрашњег зида цилиндра за испаравање је 1-2 мм. Погодан је за испаравање, концентрацију, растварање или пречишћавање материјала изузетно високог вискозитета и пене која се лако формира. Обрисани испаривач са фиксном лопатицом се такође састоји од једног или више цилиндричних тела са грејањем омотача и ротирајуће лопатице унутар цилиндра. Оштрица континуирано брише сирови материјал који улази у испаривач обрисаног филма са фиксном лопатицом у дебео и уједначен течни филм на површини грејања и креће се надоле; Током овог процеса, компоненте са ниском тачком кључања се испаравају, а остатак се испушта са дна испаривача.

Карактеристике и примена испаривача обрисаног филма са фиксним лопатицама

Структурне карактеристике испаривача обрисаног филма са фиксном лопатицом су следеће:

1. Мотор и редуктор: Погонски уређај за ротацију ротора.

2. Комора за одвајање течности у пару: материјали улазе у испаривач обрисаног филма са фиксном лопатицом тангенцијално кроз улаз на доњем делу коморе за одвајање течности у пару и континуирано се и равномерно распоређују по зиду коморе за испаравање испаривача обрисаног филма са фиксним лопатицама на доњем делу течности испаривача течности. Секундарна пара која се испари из коморе за испаравање диже се до коморе за одвајање у горњем делу испаривача са обрисаним филмом са фиксном лопатицом и одваја се од капљица течности или пене коју секундарна пара може да носи кроз сепаратор гас-течност инсталиран у комори за одвајање паре и течности. излаз на горњем крају.

3. Дистрибутер течности: Инсталиран на ротору, материјал улази у испаривач обрисаног филма са фиксном лопатицом из тангенцијалног смера и континуирано и равномерно се распоређује у облику филма на површини испаравања кроз ротирајући дистрибутер течности.

4. Сепаратор гасне течности: сепаратор гасне течности је инсталиран у горњем делу коморе за сепарацију, који задржава капљице течности или пену коју може да носи секундарна пара која се диже и чини да пада назад на површину за испаравање.

5. Комора за испаравање: Унутрашњи зид коморе за испаравање је површина за испаравање где размењује топлоту са материјалима који су приморани да формирају филм помоћу ротирајућих лопатица и грејног медијума унутар омотача.

Унутрашња површина коморе за испаравање мора бити прецизно обрађена и полирана како би се осигурало да дебљина зида коморе за испаравање испуњава захтеве за чврстоћу. Штавише, приликом монтаже потребно је обезбедити ексцентрицитет између ротора и осе коморе за испаравање, а његова тачност обраде и монтаже далеко надмашује друге облике испаривача са обрисаним филмом.

6.Ротор: Ротор покреће електрични мотор и редуктор, обављајући кружно кретање, са поузданом снагом и високом стабилношћу.

7. Оштрица: Сечиво је чврсто повезано са ротационом осовином и обрађено прецизном машинском обрадом, изводећи кружно кретање како би се континуирано обрисала сировина на површини испаравања у танак филм, постижући ефекат испаравања танког филма.

8. Доња глава је опремљена самоподмазујућим лежајевима отпорним на високе температуре, доњи лежај треба да буде погодан за испуштање материјала и одржавање и поправку.

Карактеристике радних перформанси испаривача обрисаног филма са фиксном лопатицом су следеће:

1. Минимални губитак притиска

Сирови материјал У испаривачу са фиксираним лопатицама, "ток" и "ток" секундарне паре су у два независна "канала": Материјал пада дуж зида коморе за испаравање и спушта се; Секундарна пара напушта испаривач скоро неометано из централног дела цилиндра, тако да је губитак притиска минималан.

2. Способан за рад под правим вакуумским условима

Због изузетно малог отпора секундарне паре од површине испаравања ка кондензатору, може да одржи висок степен вакуума на површини за испаравање целог зида коморе за испаравање. Побољшање степена вакуума ефикасно смањује тачку кључања обрађеног материјала.

3. Висок коефицијент преноса топлоте, висок интензитет испаравања

Смањење тачке кључања материјала повећава температурну разлику са врућим медијумом; Стабилна топлотна отпорност због равномерне дебљине филма; Слично, коксовање и скалирање материјала на зиду су инхибирани, а такође је побољшан парцијални коефицијент преноса топлоте зида цилиндра за испаравање; Због тога је његов интензитет испаравања веома висок.

4. Испаравање на ниској температури

Због могућности одржавања високог вакуума унутар цилиндра за испаравање, тачка кључања третираног материјала је знатно смањена, што га чини посебно погодним за испаравање материјала осетљивих на ниску температуру.

5. Кратко време протока

Време протока материјала у испаривачу је веома кратко, ефикасно спречава разлагање, агрегацију или пропадање производа током процеса испаравања.

6. Може се користити пара ниског квалитета

Пара је уобичајено коришћен термални медијум. Смањењем тачке кључања материјала и обезбеђивањем исте температурне разлике, температура медијума за грејање се може смањити. Коришћење паре ниског квалитета је корисно за коришћење енергије. Посебно погодан као испаривач са коначним ефектом за вишеефектно испаравање.

7. Снажна прилагодљивост и једноставан рад

Због структуре испаривача обрисане фолије са фиксном лопатицом, испаривач обрисаног филма са фиксном лопатицом може се користити за руковање са високим вискозитетним, пенастим, топлотно осетљивим сировим материјалом са којим је тешко руковати конвенционалним испаривачима

Испаривач обрисане фолије са фиксном лопатицом произведен од стране ХДХ је широко признат и прихваћен, а испаривач обрисане фолије са фиксном лопатицом дизајниран и произведен од стране ХДХ може бити погодан за различите потребе:

1. Дестилација

2. Концентрација

3. Дегасирање

4. Бељење

5. Дезодоризација

6. Сушење

7. Реакција

8. Кристализација (извршавање функције хлађења испаривача)

9. Рециклажа (нарочито растварача или других корисних супстанци које се користе у фармацеутској индустрији)

10. Пречишћавање (као што је десалинизација морске воде, одвајање чистих растворних супстанци)

Детаљи испаривача обрисаног филма са фиксном лопатицом

Испаривач обрисаног филма са фиксном лопатицом је врста испаривача са обрисаним филмом, а његове структурне карактеристике су следеће:

Испаривач обрисаног филма са фиксном лопатицом, са оштрицом за брисање филма сличном миксеру, опремљен је ротором са крутим лопатицама. Дужина филма за брисање и висина грејне површине су исте, а размак између филма за брисање и површине грејног зида је подешен на 1-3 мм на основу ширине филма за брисање и величине испаривача, тако да нема хабања грејне површине. Ова структура затвореног типа и врло глатка површина ротора се лако чисте, стога материјал има широку примену и веома је погодан за прехрамбену индустрију, као и за ГМП захтеве фармацеутске индустрије. Може да обрађује сировине са вискозитетом од приближно 50000 мпас. Чврсте лопатице испаривача са обрисаним филмом са фиксним лопатицама такође се могу направити у спиралне облике, који могу да поднесу сировине вискозитета до 70000 мпас. Материјал сечива је исти као и материјал цилиндра испаривача.

детаљи о испаривачу са обрисаним филмом са фиксном лопатицом

Вуки Хонгдингхуа Цхемицал Екуипмент Цо., Лтд. треба да свеобухватно размотри следеће факторе када помаже купцима у избору испаривача са обрисаним филмом са фиксном лопатицом:

1. Производни капацитет и радни параметри:

Укључујући капацитет обраде: ______

Концентрација хране: _________

Концентрација пражњења: ___________

Температура хране: __________

Температура пражњења: ___________

Трајање операције: _________

2. Карактеристике материјала:

Термичка осетљивост материјала: ________

Вискозитет материјала: ________

Течљивост материјала на радној температури: _________

Својство пене материјала: ________

Чврсти садржај материјала Тенденција кристализације материјала: _________

Склоност коксовању материјала: ______

Да ли је материјал склон агрегацији

3. Радни медијум (извор топлоте):

Водена пара:________ (притисак)

Температура расхладне воде: _________а

Раствор за чишћење (растварач): _________

4. Избор материјала за производњу:

Захтеви за полирање површине: _______

5. Услови локације:

Ограничења простора: ______

Климатски услови: унутрашњи и спољашњи

Веза између енергије и производа: _______

Радна платформа итд.

6. Правилници:

Безбедносни захтеви: _________

Индикатори буке: _______

Индикатори заштите животне средине:_______

Испаривач обрисаног филма са фиксним ножевима

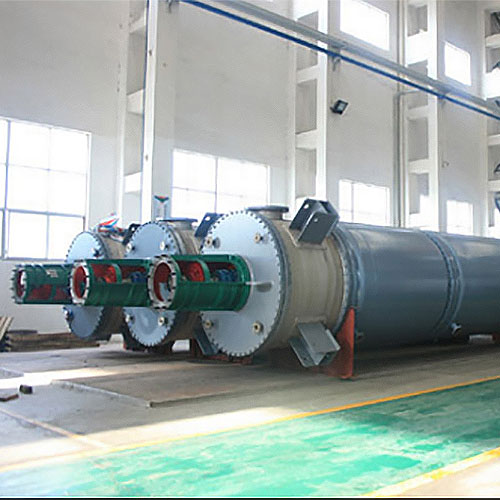

Испаривач са обрисаним филмом спреман за пробни рад
