Хоризонтални измењивач топлоте са омотачем и цеви

Вуки Хонгдингхуа Цхемицал Екуипмент Цо., Лтд., као професионални произвођач хоризонталног измењивача топлоте са шкољкама и цевима, има дугогодишњу сарадњу са купцима из нафтне, хемијске, фармацеутске, заштите животне средине и металуршке индустрије. Размењивач топлоте је најраспрострањенија опрема међу опремом коју испоручује Вуки Хонгдингхуа Цхемицал Екуипмент Цо., Лтд. Посебно за измењиваче топлоте са шкољкама и цевима.

Измењивачи топлоте са омотачем и цеви могу се класификовати у много различитих имена према њиховој унутрашњој структури, или према режиму протока средњег протока унутар измењивача топлоте са шкољком и цеви, или њиховим применама, као што су кондензатор, хладњак, грејач, предгрејач, ребоилер, хладна замка, вишецевни кондензатор, измењивач топлоте У-цеви, измењивач топлоте са плутајућом главом, бројни измењивач топлоте, итд.

Вуки Хонгдингхуа Цхемицал Екуипмент Цо., Лтд. категорише толико много измењивача топлоте са шкољкама и цевима према њиховим положајима уградње користећи интуитивније и разумљивије термине:

Вертикални измењивач топлоте са шкољком и цевима

Хоризонтални измењивач топлоте са шкољком и цеви

Основна структура свих ових измењивача топлоте са различитим називима је скоро исте или сличне структуре;

Структура измењивача топлоте са шкољком и цеви укључује следеће:

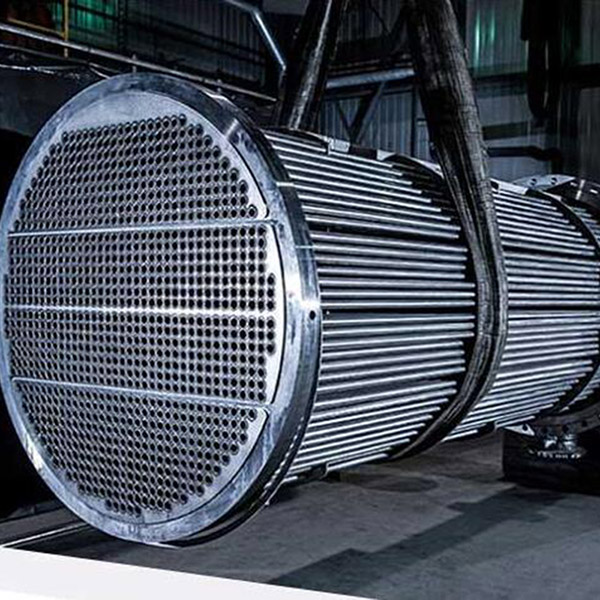

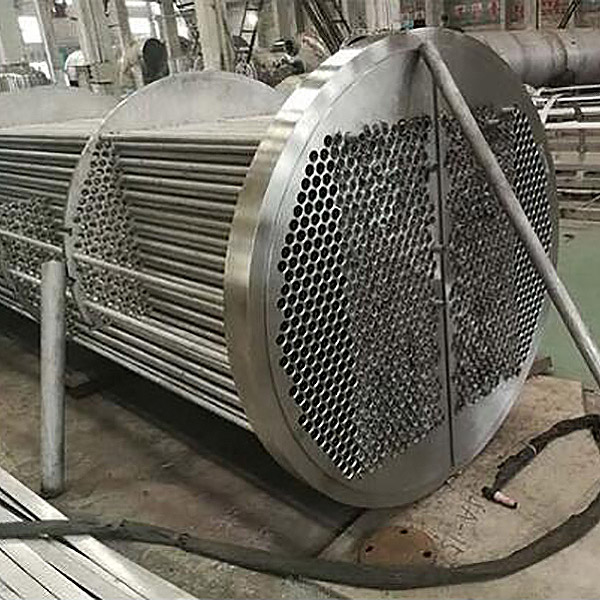

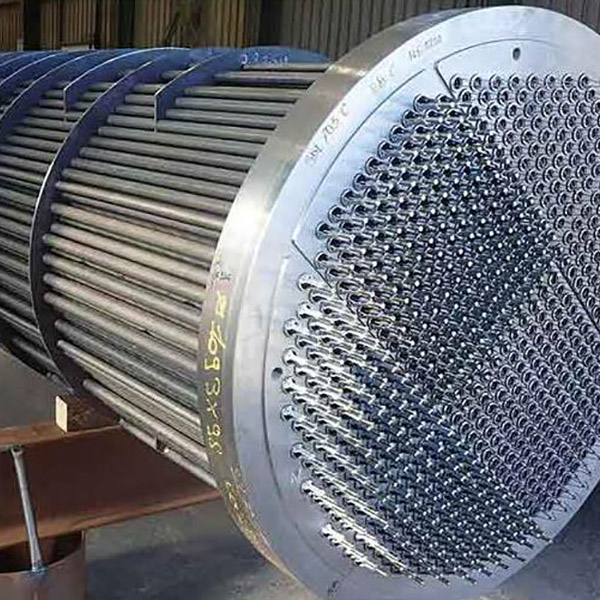

Измењивачи топлоте са омотачем и цеви се углавном састоје од поклопца (интегралног поклопца), цевног листа, цеви, шкољки и одбојних плоча. Обично је шкољка цилиндрична; Цеви су равне или у облику слова У. Да би се побољшала ефикасност преноса топлоте измењивача топлоте, могу се користити и навојне цеви, ребрасте цеви итд. Образац распореда цеви укључује једнакостраничне троуглове, квадрате, угаоне квадрате и угаоне троуглове.

Карактеристике и примена хоризонталног измењивача топлоте са омотачем:

Хоризонтални измењивач топлоте са омотачем и цеви се састоји од омотача и снопа цеви који садржи много цеви, а размена топлоте између хладног и врућег флуида се врши кроз зидове цеви. Као традиционална стандардна опрема за размену топлоте, хоризонтални размењивачи топлоте са шкољкама и цевима се широко користе у хемијској индустрији, преради нафте, петрохемијској индустрији, енергији, нуклеарној енергији и другим индустријским уређајима, посебно у високотемпературним и високопритисним и великим измењивачима топлоте, који заузимају апсолутну предност.

Детаљи о хоризонталном измењивачу топлоте са омотачем:

Обично радни притисак хоризонталних измењивача топлоте са шкољкама и цевима може да достигне 4 МПа, а радна температура је испод 200 а. У неким случајевима може се постићи и већи притисак и температура. Генерално, пречник шкољке је испод 1800 милиметара, а дужина цеви је испод 9 метара. У неким случајевима постоје и веће или дуже цеви.

Површина зида снопа цеви затвореног у шкољку служи као површина за пренос топлоте међузидног измењивача топлоте. Хоризонтални измењивач топлоте са шкољком и цеви има једноставну структуру, ниску цену, широк попречни пресек протока и лако се чисти; Међутим, коефицијент преноса топлоте је низак и површина пода је мања од оне код хоризонталног измењивача топлоте са шкољком и цевима. Може се производити од различитих конструктивних материјала (углавном металних материјала) и може се користити на високим температурама и притисцима, што га чини најшире коришћеним. Хоризонтални омотачи и цевни измењивачи топлоте укључују хоризонталне фиксне цевне парне измењиваче топлоте воде, хоризонталне омотаче и цевне измењиваче топлоте парне воде са експанзијским спојем, хоризонталне измењиваче топлоте парне воде са хоризонталном пливајућом главом, хоризонталне измењиваче топлоте са паром и водом, хоризонталне измењиваче топлоте са плочом и водом, и хоризонталне измењиваче топлоте са плочом и водом. ам водени размењивачи топлоте, хоризонтално сегментирани измењивачи топлоте воде и воде и други типови. Главни контролни параметри кућишта и цеви измењивача топлоте су грејна површина, проток топле воде, капацитет размене топлоте и параметри топлотног медијума.

Структура фиксне цеви је релативно једноставна, компактна и јефтина, али се спољни део цеви не може механички очистити. Овај тип снопа цеви измењивача топлоте је повезан са цевном плочом, која је заварена на оба краја шкољке и повезана са горњим поклопцем. Горњи поклопац и шкољка су опремљени улазним и излазним млазницама течности. Обично се изван цеви поставља низ преграда окомитих на сноп цеви. Истовремено, веза између цеви и цевне плоче и шкољке је крута, док су унутрашња и спољашња страна цеви два флуида различите температуре.

Једна цевна плоча измењивача топлоте са плутајућим главама повезана је са шкољком прирубницом, док друга цевна плоча није повезана са шкољком, тако да се цев може слободно ширити и скупљати када се загреје или охлади. Међутим, горњи поклопац је повезан са овом цевном плочом, која се назива "плутајућа глава". Због тога се овај тип измењивача топлоте назива измењивач топлоте са плутајућом главом.

Његова предност је што се сноп цеви може извући ради лакшег чишћења; Ширење снопа цеви не мења ограничење омотача, тако да када је температурна разлика између два медија измењивача топлоте велика, неће доћи до топлотног напрезања услед разлике у топлотном ширењу између снопа цеви и шкољке.

Измјењивач топлоте у облику слова У, свака цијев је савијена у облику слова У, а оба краја су причвршћена на исту плочу цијеви. Свака цев се може слободно увући како би се решио проблем термичке компензације. Пролаз цеви треба да има најмање два пролаза, сноп цеви се може извући ради чишћења, а цев може бити слободно проширена. Предности су једноставна структура, мала тежина и погодна за услове високе температуре и високог притиска.

Један крај снопа цеви размењивача топлоте упаковане кутије може да се прошири Слободно ширење, структура је једноставнија од типа плутајуће главе, а цена је нижа од типа плутајуће главе.

1. Тип измењивача топлоте: А: цевасти тип Б: У-цев тип Ц: тип плутајуће главе

2. Површина размене топлоте: ______ квадратних метара (а¡)

3. Радни притисак: Страна цеви ______МПа Страна шкољке ______МПа

4. Радна температура: страна цеви ______а страна шкољке ______а

5. Материјал:

страна цеви А: 20#£ Б: С30408£ Ц: С32168£ Д: С31603£ Е: Остало

Страна омота А: К235Б £ Б: С30408£ Ц: С32168£ Д: С31603£ Ф: Остало

6. Спецификације цеви за размену топлоте (пречник и дебљина зида):

7. Тип: А: Вертикални Б: Хоризонтални

8. Страна цеви: А: Једнострука цев £ Б: Двострука цев пролази£ Ц: Четири пролаза епрувете£ Д: Шест пролаза епрувете£

Хоризонтални измењивач топлоте са омотачем
