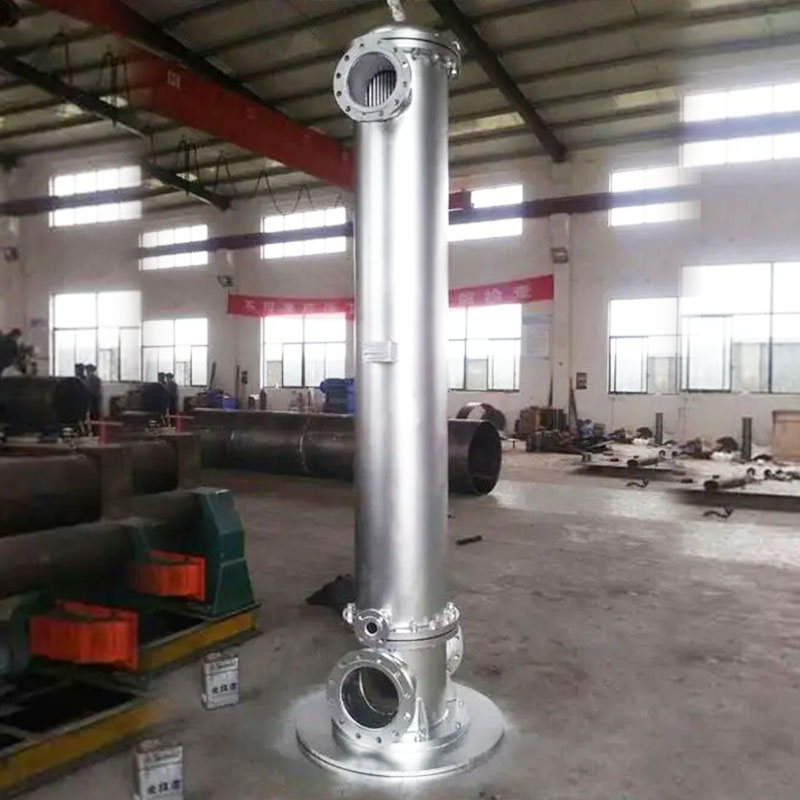

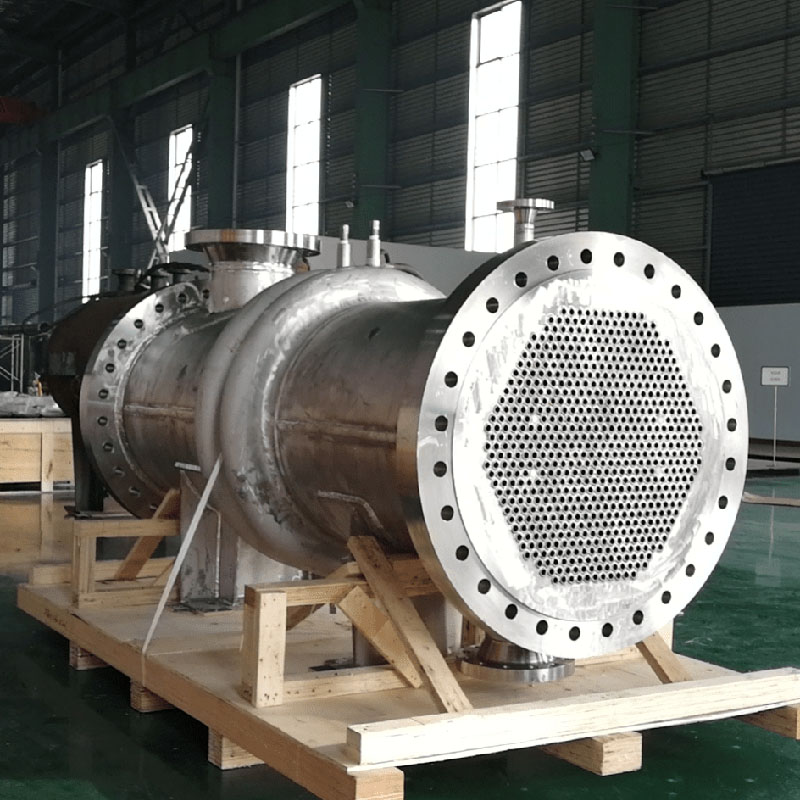

Вертикални измењивач топлоте са омотачем и цеви

Вуки Хонгдингхуа Цхемицал Екуипмент Цо., Лтд., као професионални произвођач вертикалног измењивача топлоте са шкољкама и цевима, има дугогодишњу сарадњу са купцима из нафтне, хемијске, фармацеутске, заштите животне средине и металуршке индустрије. Измењивач топлоте је најраспрострањенија опрема међу опремом коју испоручује Вуки Хонгдингхуа Цхемицал Екуипмент Цо., Лтд. Посебно за измењиваче топлоте са шкољкама и цевима.

Измењивачи топлоте са омотачем и цеви могу се класификовати у много различитих имена према њиховој унутрашњој структури, или према режиму протока средњег протока унутар измењивача топлоте са шкољком и цеви, или њиховим применама, као што су кондензатор, хладњак, грејач, предгрејач, ребоилер, хладна замка, вишецевни кондензатор, измењивач топлоте У-цеви, измењивач топлоте са плутајућом главом, бројни измењивач топлоте, итд.

Вуки Хонгдингхуа Цхемицал Екуипмент Цо., Лтд. категорише толико много измењивача топлоте са шкољкама и цевима према њиховим положајима уградње користећи интуитивније и разумљивије термине:

Вертикални измењивач топлоте са шкољком и цевима

Хоризонтални измењивач топлоте са шкољком и цеви

Основна структура свих ових измењивача топлоте са различитим називима је скоро исте или сличне структуре;

Структура измењивача топлоте са шкољком и цеви укључује следеће:

Измењивачи топлоте са омотачем и цеви се углавном састоје од поклопца (интегрални поклопац), цевног листа, цеви, шкољки и одбојних плоча.

Обично је шкољка цилиндрична; Цеви су равне или у облику слова У. За побољшање ефикасности преноса топлоте измењивача топлоте могу се користити и навојне цеви, ребрасте цеви итд. Образац распореда цеви укључује једнакостраничне троуглове, квадрате, угаоне квадрате и угаоне троуглове.

Карактеристике и примена вертикалног измењивача топлоте са омотачем:

Вертикални измењивач топлоте са омотачем и цеви се састоји од омотача и снопа цеви који садржи много цеви, а размена топлоте између хладног и врућег флуида се врши кроз зидове цеви. Као традиционална стандардна опрема за размену топлоте, измењивачи топлоте са шкољкама и цевима се широко користе у хемијској индустрији, преради нафте, петрохемијској индустрији, енергетици, нуклеарној енергији и другим индустријским уређајима, посебно у високотемпературним и високотлачним и великим измењивачима топлоте, који заузимају апсолутну предност.

Детаљи вертикалног измењивача топлоте са омотачем:

Обично, радни притисак вертикалних измењивача топлоте са шкољком и цевима може да достигне 4 МПа, а радна температура је испод 200 а. У неким случајевима може се постићи и већи притисак и температура. Генерално, пречник шкољке је испод 1800 милиметара, а дужина цеви је испод 9 метара. У неким случајевима постоје и веће или дуже цеви.

Површина зида снопа цеви затвореног у шкољку служи као површина за пренос топлоте међузидног измењивача топлоте. Вертикални измењивач топлоте са шкољком и цеви има једноставну структуру, ниску цену, широк попречни пресек протока и лако се чисти; Међутим, коефицијент преноса топлоте је низак и површина пода је мања од оне код хоризонталног измењивача топлоте са шкољком и цевима. Може се производити од различитих конструктивних материјала (углавном металних материјала) и може се користити на високим температурама и притисцима, што га чини најшире у употреби. Вертикални омотачи и цевни измењивачи топлоте укључују вертикалне фиксне цевне парноводне измењиваче топлоте, вертикалне измењиваче топлоте парне воде са омотачем и цеви са дилатационим спојем и друге типове. Главни контролни параметри кућишта и цеви измењивача топлоте су грејна површина, проток топле воде, капацитет размене топлоте и параметри топлотног медијума.

Приликом пројектовања и производње вертикалних измењивача топлоте са шкољкама и цевима, доставите следеће параметре и техничке податке компанији Вуки Хонгдингхуа Цхемицал Екуипмент Цо., Лтд.

1. Тип измењивача топлоте: А: цевасти тип Б: У-цев тип Ц: тип плутајуће главе

2. Површина размене топлоте: ______ квадратних метара (а¡)

3. Радни притисак: Страна цеви ______МПа Страна шкољке ______МПа

4. Радна температура: страна цеви ______а страна шкољке ______а

5. Материјал:

страна цеви А: 20#£ Б: С30408£ Ц: С32168£ Д: С31603£ Е: Остало

Страна омота А: К235Б £ Б: С30408£ Ц: С32168£ Д: С31603£ Ф: Остало

6. Спецификације цеви за размену топлоте (пречник и дебљина зида):

7. Тип: А: Вертикални Б: Хоризонтални

8. Страна цеви: А: Једнострука цев £ Б: Двострука цев пролази£ Ц: Четири пролаза епрувете£ Д: Шест пролаза епрувете£

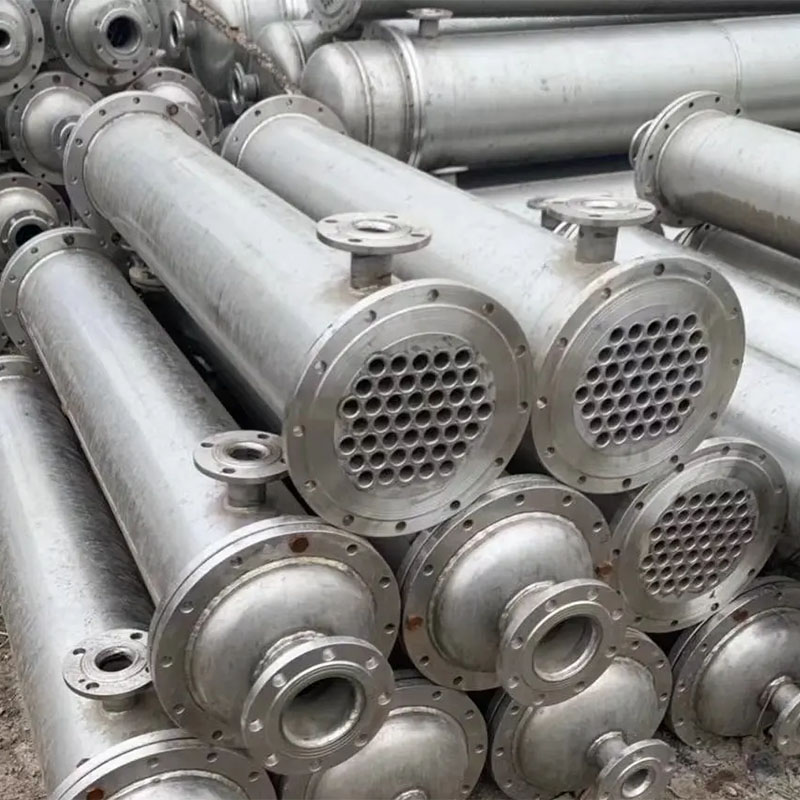

Вертикални измењивач топлоте са шкољком и цевима
